Packet Filtering(2)_Extended ACL

※목차

1. Extended ACL 요약
2. Extended 구성 실습
3. 참고사이트

---

1. Extended ACL 요약

- Extended ACL 특징

• 사용할 수 있는 항목 번호 100~199
• Source IP Address, Destination IP Address 참조
• Source Subnet Mask, Destination Subnet Mask 참조
• 패킷 상위 프로토콜 타입 정의 가능
• 애플리케이션 포트 번호 정의 가능
• 시간대별 필터링
• Cisco IOS 방화벽
• QoS 패킷 분류 작업 -> 트래픽 개선

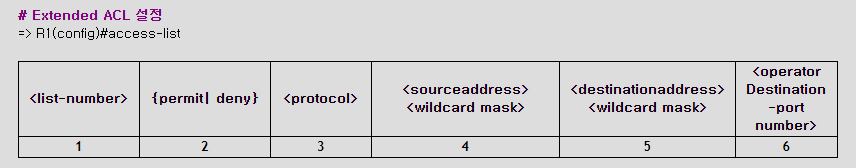

- Extended ACL 설정



1 : list-number는 100-199까지의 번호를 사용한다. (100-199까지가 Extended ACL의 번호이다.)

2 : 조건에 맞는 트래픽을 permit할지 deny할지 결정한다.

3 : 필터링을 할 프로토콜을 정의한다. (TCP, UDP, IP 등)

4 : Source address를 지정한다.

5 : Destination address를 지정한다.

6 : 목적지 TCP/UDP 포트 이름 및 번호를 지정한다



예시:

R1(config)#access-list 100 permit <protocol> <source adrs> <WC mask> host <destinantion adrs> <WC mask>

+

6번 항목 사용 예시

---

2. Extended 구성 실습

- Extended ACL 토폴로지

Router0이 PC0 -> PC5 패킷만 차단

Extended ACL로 라우터 설정

---

3. 참고사이트

IT 네트워크 기초 학습: ACL (Access Control Lists) 과 NAT (Network Adress Translation) (cocotp10.blogspot.com)

ACL (Access Control Lists) 과 NAT (Network Adress Translation)

완전 전문적인 설명!

---

마무리 멘트
