동적 라우팅 실습(2)_RIP 프로토콜

※ 공부 주제

1. RIP 프로토콜을 사용하여 실습하기
2. RIP에 대해 조금 더 깊게 배우기

---

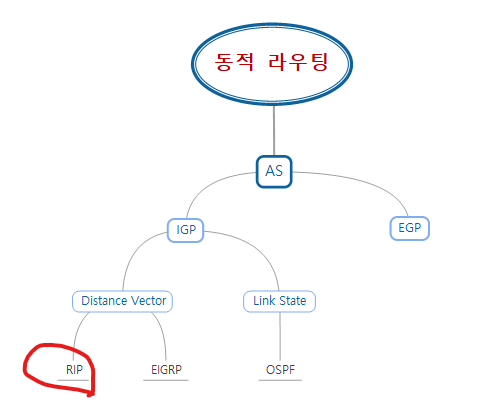

1. RIP 프로토콜

• RIP 프로토콜은 현재 라우터에서 목적지 라우터까지 가장 적은 라우터를 거치는 경로를 택한다.
• 라우터의 전송 속도는 고려하지 않는다.
• 라우터를 하나 거칠때마다 Hop Count가 하나 추가되고, max 15이다.
• 범용 프로토콜이다.

---

RIP V2 프로토콜 실습내용

• 장비(포트)마다 IP를 할당한다.
• Default Gateway를 할당한다.
• Router rip 설정을 한다.

Router(config)# router rip

Router(config)# network 10.0.0.0 // 포트에 연결된 ip의 classful 형식 입력

Router(config)# network 192.168.1.0

Router(config)# version 2

Router(config)# no auto-summary



RIP 프로토콜을 사용하게 되면 라우터 자신의 테이블을 주기적으로 이웃 라우터에게 광고를 한다.

다만, classful 방식으로 광고한다. 그렇게 되면 10.10.10.1/24, 10.10.20.1/24, 10.10.30.1/24 와 같이 서브네팅된 IP가 무시되고, 10.0.0.0/8 로 광고한다. 이것을 auto-summary라고 한다.

즉, 사용자가 255.255.255.0 으로 나눈 서브넷 마스크가 무용지물이 된다.



그래서 해당 문제를 보완한 RIP version 2를 사용한다.

classless 방식이다. 서브네팅 값을 유지한다.

위에 적은 코드가 RIP version2 설정이다.





디테일한 설명 참조는 하단!! ⬇

m.blog.naver.com/PostView.nhn?blogId=kimdj217&logNo=221257893689&proxyReferer=https:%2F%2Fwww.google.com%2F

패킷 트레이서 동적 라우팅 설정 - RIP



기본적인 RIP v2 세팅은 이렇게 끝낼 수 있다.

그러나 RIP 프로토콜 사용시 인접 라우터가 갑자기 죽게되는 경우 이웃 라우터 중 누구는 업데이트 되고, 누구는 업데이트 되지 않는 상황이 발생할 수 있다.

이런 상황에선 routring loop라는 무한 루프가 발생한다. hop count가 15를 초과하게 되고 에러가 생긴다.

이 문제에 대해 완벽하진 않지만 해결할 수 있는 방법이 있다.

아래 방법은 조금 특수한 조건에서 사용 가능하다고 하니 참고 바람.
